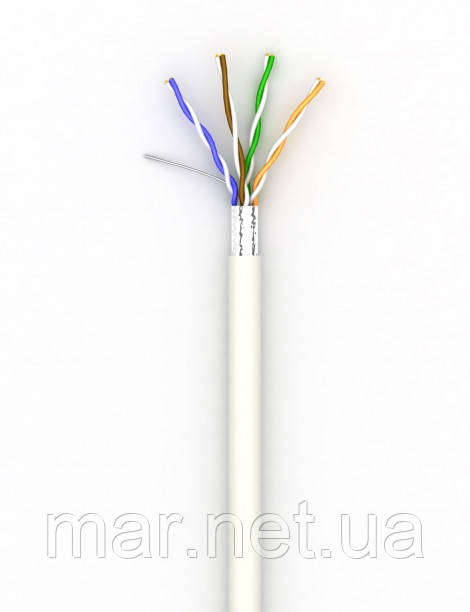

Кабель внутрішній F/UTP КПВЕ-ВП кат. 5E 100МГц 4x2x0.48 305м PVC сірий Одескабель

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбіт/с, Gigabit Ethernet (1000BASE-T), Firewire 100 Мбіт/с

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт. Діаметр: 0,48 мм (24 AWG)

2)Ізоляція: поліетилен. Діаметр провідника: 1,07 мм Пара: 2 скручених разом провідника. Колірна ідентифікація жив: пара 1: біло-синя / синя пара 2: біло-помаранчева / помаранчева пара 3: біло-зелена / зелена пара 4: біло-коричнева / коричнева Сердечник: 4 пари скручені разом.

3) Екран пари: алюмополімерної стрічка (металом всередину). Під екраном прокладена мідна луджена контактна дріт діаметром 0,4 мм

4) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ) або LS0H-компаунд. Колір оболонки: білий (ПВХ), помаранчевий або синій (LS0H) Максимальний діаметр кабелю: 6,6 мм

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для стаціонарної прокладки всередині будівель, станцій, споруд, апаратури в умовах підвищених електромагнітних впливів. Експлуатується при частотах до 100 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурний діапазон:

Під час монтажу -10 °C ... +60 °C

Після монтажу -20 °C ... +60 °C

Радіус вигину:

Під час монтажу не менше 8 x діаметрів кабелю

Після монтажу не менше 4 x діаметрів кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C

Розтягуючі зусилля не більше 85 Н

Опір постійному струму не більше 96 Ом/км

Опір ізоляції не менше 5 ГОм/км

Робоча ємність не більше 56 пФ/м

Швидкість поширення сигналу не менше 0,68 з

Затримка поширення сигналу не більше 534+36/кв. кор. f нс/100 м

Зміщення затримки на частоті: 100 МГц не більше 45 нс/100 м

Хвильовий опір в діапазоні частот: 1-100 МГц 100±10 Ом

Загасання по екрану в діапазоні частот: 30-200 МГц до 40 дБ

Випробувальна напруга між жилами, жилами і екраном (пост. струм, 2) 2,5 кВ

Робоча напруга (пост. струм) 72 В

МАРКУВАННЯ

На кабелі марки КПВЭ-ВП (100) 4х2х0,48 (FTP cat.5e): OK-net < year > FTP CAT.5e 100 MHz 4Pr AWG24 NVP 68% ISO/IEC 11801 100 OHM K-29 < метражні мітка >
