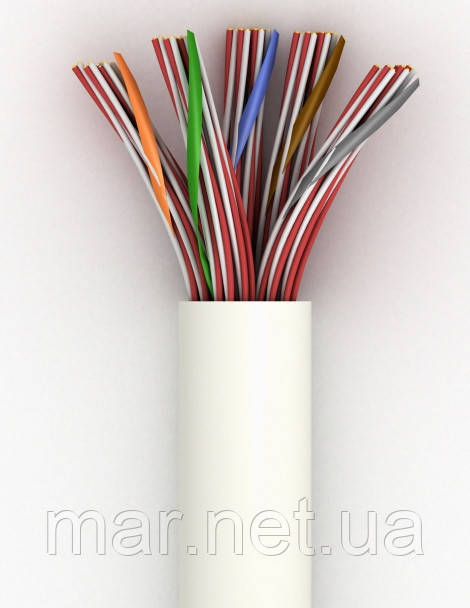

Кабель вита пара UTP кат.3 10х2х0,50 16МГц ПВХ, Ok-net КПВ-ВП (16) 10х2х0,50

ЗАСТОСУВАННЯ

PBX, V. 11, X. 21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбіт/с, 100 VG-AnyLAN

ВІДПОВІДНІСТЬ ВИМОГАМ

ISO/IEC 11801:2002

EN 50173-1:2002

ANSI/TIA/EIA-568-B 2-2001

IEC 61156-4

ТУ У 31.3-05758730-030-2002

КОНСТРУКЦІЯ

1) Струмопровідна жила: мідна м'яка дріт

Діаметр: 0,50 мм (24 AWG)

2) Ізоляція: поліетилен

Діаметр провідника: 0,92 мм

Пара: 2 скручених разом провідника

Кількість пар: 10, 25, 50 і 100

3) Зовнішня оболонка: полівінілхлоридний пластикат (ПВХ)

Колір оболонки: білий або сірий

Максимальний зовнішній діаметр кабелю в оболонці:

10-парний: 9,05 мм

25-парний: 12,1 мм

50-парний: 16,5 мм

100-парний: 21,4 мм

УМОВИ ПРОКЛАДАННЯ ТА ЕКСПЛУАТАЦІЇ

Для прокладання внутрішніх стін будівель, в

вертикальних і горизонтальних кабелепроводах і

кабелеростах. Експлуатується при частотах до 16 МГц.

МЕХАНІЧНІ ХАРАКТЕРИСТИКИ

Температурний діапазон:

Під час монтажу -10 °C ... +60 °C

Після монтажу -20 °C ... +60 °C

Радіус вигину:

Під час монтажу ≥ 10 x діаметрів кабелю

Після монтажу ≥ 4 x діаметрів кабелю

Розтягуючі зусилля ≤ 10 М на кожну пару кабелю

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ ПРИ 20°C

Опір постійному струму ≤ 90 Ом/км

Опір ізоляції ≥ 6,5 ГОм/км

Робоча ємність ≤ 50 пФ/м

Хвильовий опір в діапазоні частот:

1-16 МГц 100±15 Ом

Випробувальна напруга між жилами, (пост. струм, 2) 1,5 кВ

Робоча напруга (пост. струм) 145

МАРКУВАННЯ

OK-net < year > UTP CAT.3 16 MHz XPr AWG24 ISO/

IEC 11801 100 OHM < метражні мітка > де X - кількість пар в кабелі
